Модули держателей предохранителей МДП
- Возможность крепления на рейку-DIN и на ровную поверхность
- Переднее присоединение проводников
- Корпус шириной 18 мм
НАЗНАЧЕНИЕ МОДУЛЯ
Модуль предохранителей МДП предназначен для применения в жилищных и промышленных проводках и охранных системах.
Выпускаются трёх видов:

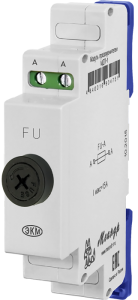

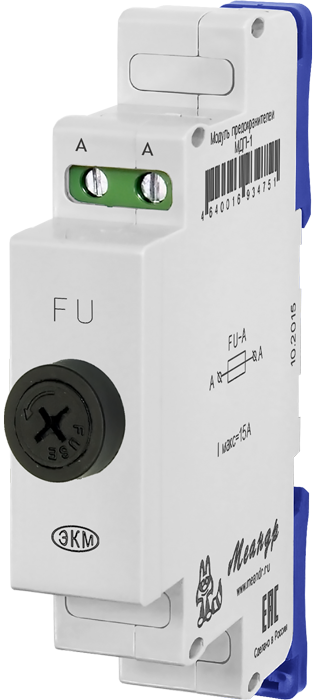

МДП-1 — на 1 предохранитель;

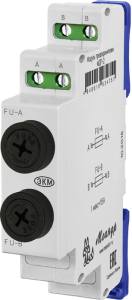

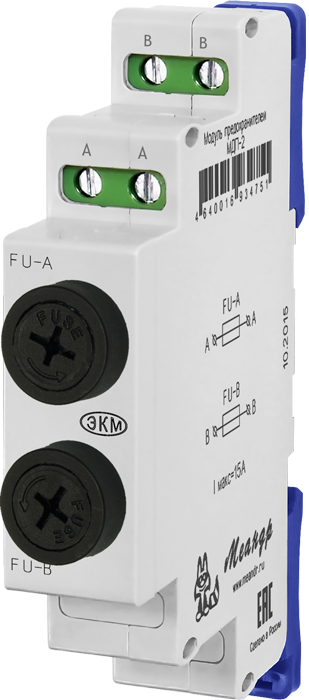

МДП-2 — на 2 предохранителя;

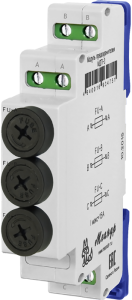

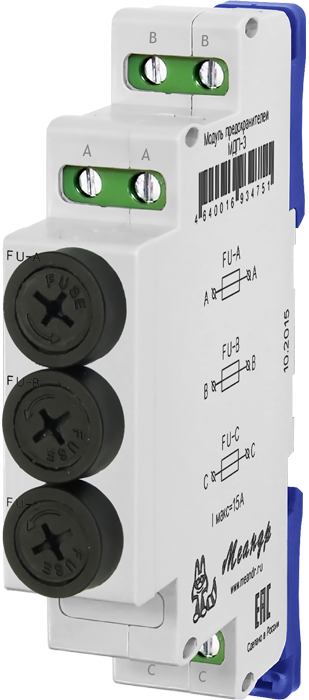

МДП-3 — на 3 предохранителя.
Возможно применение любых плавких вставок, размером 5,2мм Х 20мм. Например, типа ВПБ6-1…ВПБ6-13, ВПТ6-1…ВПТ6-13, ВПТ19, или стеклянные импортные типа H520PT или аналогичные на ток до 15А.
КОНСТРУКЦИЯ МОДУЛЯ
Модуль выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
|
Параметр
|
Ед.изм.
|
МДП-1
|
МДП-2 | МДП-3 |
| Количество защищаемых цепей | ед. | 1 | 2 | 3 |
|
Номинальное рабочее напряжение
|
В
|
250
|
||
|
Максимальный ток
|
А
|
15
|
||
| Максимальные потери вставки | Вт | 1 | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 | |||
| Диапазон рабочих температур | 0C | -25…+55 | ||
| Температура хранения | 0C | -40…+70 | ||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||
| Относительная влажность | % | до 80 (при 25 0C) | ||
| Высота над уровнем моря | м | до 2000 | ||
| Рабочее положение в пространстве | произвольное | |||
| Режим работы | круглосуточный | |||
| Габаритные размеры | мм | 18х93х62 | ||
| Масса, не более | кг | 0,1 | 0,12 | 0,13 |
|
Размер плавкой вставки, D х L
|
мм
|
5,2 х 20
|
||
