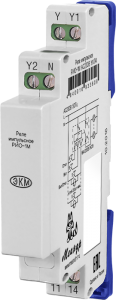

Импульсное реле управления освещением РИО-1М
- Управление освещением из нескольких мест: в коридоре, на лестнице, во всем доме и т.п.
- Экономия проводов (цепи управления прокладываются проводом меньшего сечения)
- Комфорт управления — одним выключателем можно выключить все осветительные приборы
- Исключение подгорания контактов выключателей. Исключение влияния перебоев напряжения питания
- Технология синхронной коммутации контактов
- Возможность использования датчиков движения
НАЗНАЧЕНИЕ РЕЛЕ
Импульсное реле освещения РИО-1М предназначено для дистанционного включения или отключения цепей осветительных приборов. Реле обеспечивает дистанционное управления освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют формировать поэтажные и централизованные системы управления освещением здания.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением коммутируемых цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия, фиксирующие пружину замка, которые расположены на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.
РАБОТА РЕЛЕ
Реле не требует оперативного питания. Любая команда управления является питанием. Диаграмма работы реле показана на рисунке ниже. Схемы подключения реле представлены также на риунках ниже. Реле имеет три входа управления имеющие различные назначения и приоритет. При поступлении команды управления на вход Y1 контакты 11-14 замыкаются. При поступлении команды управления на вход Y2 контакты 11-14 размыкаются. При поступлении команды управления на вход Y состояние контактов 11-14 последовательно меняется на противоположное. Вход Y2 имеет наивысший приоритет (если есть сигнал на входе, то вход Y1 и Y заблокированы), вход Y1 второй по приоритету (при наличии сигнала на входе Y1, заблокирован вход Y, при подаче сигнала на вход Y2 контакты реле можно разомкнуть), вход Y приоритета не имеет. Датчик движения подключается к контакту Y1.
В реле использована технология синхронной коммутации контактов — «zero sync», что обеспечивает высокую нагрузочную способность контактной группы. Замыкание и размыкание контактов производится в момент перехода сетевого напряжения через «0», что обеспечивает ограничение броска тока в момент замыкания или размыкания контактов. Эта технология продлевает срок службы ламп накаливания и галогенных ламп, а так же позволяет исключить подгорание контактов встроенного исполнительного реле. Технические характеристики приведены в таблице.
ВНИМАНИЕ: В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. При первом включении исходное (выключенное) состояние контактов восстанавливается.
Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
| Параметр | Ед.изм. | РИО-1М AC230В | РИО-1М AC100В | РИО-1М ACDC24В |
|
Питание
|
В
|
АС230 ± 10%
|
АС100 ± 10%
|
АСDC24 ± 10%
|
|
Минимальное время подачи сигнала управления, не менее, с
|
с |
0,3
|
||
|
Время во включенном состоянии (по любому входу)
|
не ограничено
|
|||
| Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y», не более | шт. |
20
|
||
| Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y1», «Y2», не более | шт. |
5
|
||
|
Задержка срабатывания реле, не более
|
с |
0,25
|
||
|
Номинальное/максимальное коммутируемое напряжение
|
В |
250/400
|
||
| Максимальный коммутируемый ток при активной нагрузке: АС250В(АС1)/DC30В(DC1) | А |
16
|
||
|
Максимальный коммутируемый ток (<4с при скважности 10)
|
А |
30
|
||
|
Максимальная нагрузка лампами накаливания
|
Вт |
2000
|
||
| Максимальная нагрузка люминесцентными лампами (некомпенсированная) cosφ=0,5 | шт. |
25х35Вт/13х65Вт
|
||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт |
4000/480
|
||
|
Минимальная коммутируемая мощность (100В/5мA)
|
мВт |
500
|
||
| Электрическая прочность (питание — контакты) (50Гц — 1мин) | В | AC2000 | ||
|
Механическая износостойкость, не менее
|
циклов |
10х106
|
||
|
Электрическая износостойкость, не менее
|
циклов |
100000
|
||
|
Максимальная частота коммутаций, не более
|
комм./ч |
600
|
||
|
Присоединение
|
0,35 ÷ 2,5 мм2 |
|||
|
Количество и тип контактов
|
1 замыкающий
|
|||
|
Диапазон рабочих температур
|
0C
|
-25…..+55
|
||
|
Температура хранения
|
0C
|
-40….+70
|
||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 | |||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||
|
Относительная влажность воздуха
|
% |
до 80 (при 250C)
|
||
|
Рабочее положение в пространстве
|
произвольное
|
|||
|
Режим работы
|
круглосуточный
|
|||
|
Габаритные размеры
|
мм |
13х93х62
|
||
|
Масса
|
кг |
0,07
|
||
