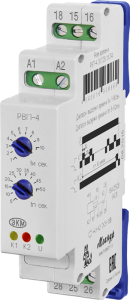

Реле времени РВП-4
-
Циклический пуск дизельных и бензиновых генераторов
-
Регулируемое время пуска и регулируемое время паузы между пусками
-
Количество пусковых циклов — 10
-
Индикатор напряжения питания, индикаторы состояния выходов
-
2 релейных выхода 16А/250В
-
Корпус шириной 18мм
НАЗНАЧЕНИЕ РЕЛЕ
Пусковое реле времени РВП-4 предназначено для обеспечения пуска двигателя дизель (бензо) генератора и выдачи команды в случае сбоя запуска. Реле имеет два независимых релейных выхода К1 и К2.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: потенциометр «tи» (для установки выдержки времени команды пуск), потенциометр «tп» (для установки выдержки времени между пусками), зелёный индикатор наличия напряжения питания «U», жёлтый индикатор выхода «К1» и красный индикатор выхода «К2».
РАБОТА РЕЛЕ
При подаче напряжения питания включается реле К1, контакты 15-18 замыкаются, загорается жёлтый индикатор «К1», начинается отсчёт времени «tи». По окончании времени «tи» контакты 15-18 реле размыкаются, жёлтый индикатор «К1» гаснет, начинается отсчёт времени паузы «tп». По завершении времени паузы цикл повторяется. По окончании десятого отсчёта «tи» происходит включение реле К2, загорается красный индикатор «К2», контакты 25-28 замыкаются и остаются замкнутыми до снятия питания. При этом отсчёт циклов для реле К1 прекращается, контакты 15-16 замкнуты, 15-18 разомкнуты. Напряжение питания DC12В — подаётся на клеммы «+А1» и «А2».
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
|
Параметр
|
Ед.изм.
|
РВП-4 DC12В
|
РВП-4 AC230В |
|
Напряжение питания
|
В
|
DC9-15
|
AC170-240 |
|
Диапазон выдержки времени команды пуск (tи)
|
с
|
1 -10
|
|
|
Диапазон выдержки времени команды пауза (tп)
|
с
|
5 –50
|
|
|
Погрешность установки выдержки времени
|
%
|
±5
|
|
|
Погрешность отсчета выдержки времени, не более
|
%
|
2
|
|
|
Время готовности, не более
|
с
|
0,15
|
|
|
Время повторной готовности, не более
|
с
|
0,1
|
|
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 16 | |
|
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/5А)
|
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
4000/480
|
|
| Максимальное напряжение между цепями питания и контактами реле | В | AC2000 (50Гц — 1мин) | |
| Потребляемая мощность, не более | ВА | 2 | |
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|
|
Количество и тип контактов К1
|
1 переключающая группа
|
||
|
Количество и тип контактов К2
|
1 переключающая группа
|
||
|
Диапазон рабочих температур
|
0C
|
-25 … +55
|
|
|
Температура хранения
|
0C
|
-40 … +70
|
|
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 | ||
| Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||
|
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
|
|
Высота над уровнем моря
|
м
|
до 2000
|
|
|
Рабочее положение в пространстве
|
произвольное
|
||
|
Режим работы
|
круглосуточный
|
||
|
Габаритные размеры
|
мм
|
18х93х62
|
|
|
Масса, не более
|
кг
|
0,074
|
|
