Реле времени РВ3-22
-
Диапазон выдержек времени от 1с до 30ч
-
Установка выдержек времени осуществляется с помощью трёх поворотных декадных переключателей
-
3 диаграммы работы + функция мгновенного контакта
-
3 независимые цепи с регулируемой выдержкой в каждой цепи
-
Ширина корпуса 22мм
НАЗНАЧЕНИЕ РЕЛЕ
Реле времени трёхцепное РВ3-22 с выдержкой в каждой цепи, предназначено для коммутации электрических цепей (до трёх независимых цепей К1, К2, К3) с предварительно установленными выдержками времени t1, t2 и t3 для применения в схемах автоматики как комплектующее изделие. Реле можно использовать взамен реле ВЛ-56, ВС-43 и др.
КОНСТРУКЦИЯ РЕЛЕ

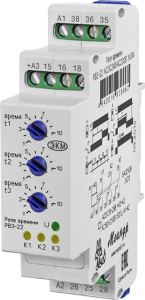

Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: три поворотных переключателей установки выдержки времени «время t1», «время t2», «время t3», зелёный индикатор включения напряжения питания «U», три жёлтых индикатора срабатывания встроенных реле «К1», «К2», «К3». На боковой поверхности находятся DIP-переключатели для выбора диаграммы работы и временных диапазонов.
РАБОТА РЕЛЕ
Реле имеет 8 поддиапазонов выдержки времени для каждой цепи.
Диаграмма работы и временной диапазон выбирается с помощью DIP-переключателей, расположенных на боковой поверхности реле. Требуемые временные выдержки t1, t2, и t3 выставляются соответствующими поворотными переключателями в выбранном диапазоне времени. При выключенных встроенных реле замкнуты контакты (15-16 для К1), (25-26 для К2) и (35-36 для К3). При включённых встроенных реле замкнуты контакты (15-18 для К1), (25-28 для К2) и (35-38 для К3) при этом горят соответствующие индикаторы. Цепь К3 можно перевести в режим мгновенного контакта.
Диаграмма работы и временной диапазон выбирается с помощью DIP-переключателей, расположенных на боковой поверхности реле. Требуемые временные выдержки t1, t2, и t3 выставляются соответствующими поворотными переключателями в выбранном диапазоне времени. При выключенных встроенных реле замкнуты контакты (15-16 для К1), (25-26 для К2) и (35-36 для К3). При включённых встроенных реле замкнуты контакты (15-18 для К1), (25-28 для К2) и (35-38 для К3) при этом горят соответствующие индикаторы. Цепь К3 можно перевести в режим мгновенного контакта.
ВНИМАНИЕ: Для изменения диапазона выдержки времени и диаграммы работы реле необходимо выключить.
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
|
Параметр
|
Ед.изм.
|
РВ3-22 ACDC24В/AC230В
|
|
|
Напряжение питания
|
В
|
АСDC24/AC230±10%
|
|
|
Диапазоны выдержек времени
|
1-10с, 3-30с, 10-100с, 1-10мин, 3-30мин, 10-100мин, 1-10ч, 3-30ч
|
||
|
Погрешность установки выдержки времени, не более
|
%
|
10
|
|
|
Погрешность отсчёта выдержки времени, не более
|
%
|
2
|
|
|
Время готовности, не более
|
с
|
0,15
|
|
|
Время повторной готовности, не более
|
с
|
0,1
|
|
|
Диаграмма работы
|
1, 2, цикл + мк
|
||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
5
|
|
|
Ммаксимальное коммутируемое напряжение
|
В
|
400
|
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
1250/150
|
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц — 1 мин)
|
|
|
Потребляемая мощность
|
ВА
|
2
|
|
|
Механическая износостойкость, не менее
|
циклов
|
10×106
|
|
|
Электрическая износостойкость, не менее
|
циклов
|
10000
|
|
|
Количество и тип контактов
|
3 переключающие группы
|
||
|
Диапазон рабочих температур (по исполнениям)
|
0C
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|
|
Температура хранения
|
0C
|
-40…+70
|
|
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
уровень 3 (2кВ/5кГц)
|
||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
уровень 3 (2кВ А1-А2)
|
||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69
|
УХЛ4 или УХЛ2
|
||
|
Степень защиты по корпусу/по клеммам
|
IP40/IP20
|
||
|
Степень загрязнения в соответствии с ГОСТ 9920-89
|
2
|
||
|
Относительная влажность воздуха
|
%
|
до 80 (при 250С)
|
|
|
Высота над уровнем моря
|
м
|
2000
|
|
|
Рабочее положение в пространстве
|
произвольное
|
||
|
Режим работы
|
круглосуточный
|
||
|
Габаритные размеры
|
мм
|
22х93х62
|
|
|
Масса
|
кг
|
0,095
|
|
