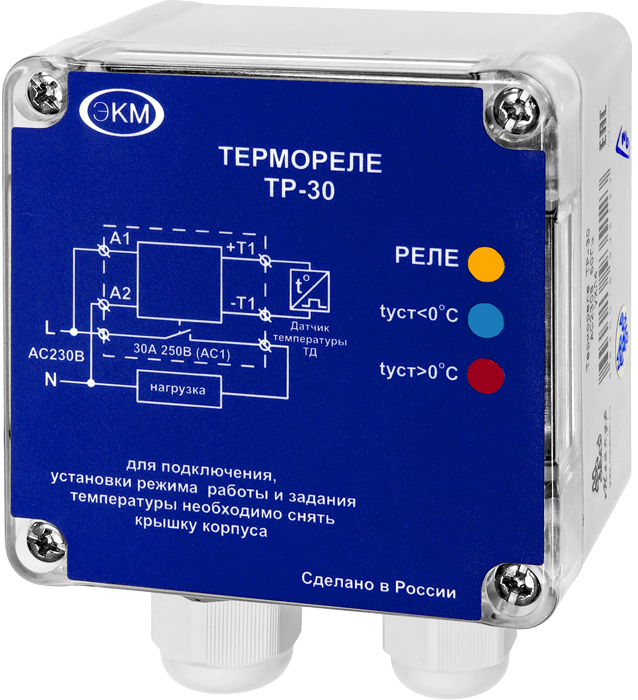

Реле контроля температуры ТР-30 (термоблок), нагрузка до 30А!

Пыле-влагозащищённое исполнение
Прецизионная установка температуры (с шагом 1⁰С)
Широкий диапазон контролируемых температур –55…+125⁰С
Работа в режиме «нагрев» или «охлаждение»
Выходной замыкающий контакт — АС250В/30А, (7,5 кВт)
Контроль исправности датчика
Регулируемый гистерезис переключения 0,5 или 2⁰С
Цифровой датчик температуры DS18B20 Dallas Semiconductor (Maxim)
Гермовводы PG11G 5.0-7.5мм и малый Гермоввод PG9G 4.0-6.4мм

НАЗНАЧЕНИЕ РЕЛЕ

Термореле ТР-30 предназначено для контроля и поддержания заданного температурного режима по сигналу датчика температуры в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики.

КОНСТРУКЦИЯ РЕЛЕ

Реле выпускается в герметичном пластмассовом корпусе. В нижней части корпуса расположены гермовводы для проводов питания и коммутируемой цепи. Крепление осуществляется на ровную поверхность. Для установки реле, необходимо снять лицевую крышку, через отверстия расположенных по углам корпуса закрепить корпус четырьмя винтами М4 или саморезами. Конструкция клемм питания обеспечивает надёжный зажим проводов сечением до 1,5мм². Конструкция клемм коммутируемой цепи обеспечивает надёжный зажим проводов сечением до 3,31мм². На плате прибора расположены: два поворотных переключателя для задания температуры «t⁰С» (установка значений единиц 0-9 и десятков 0-9), переключатель «+t/∆» для задания положительной или отрицательной температуры, зоны гистерезиса и режима работы (охлаждение-нагрев), красный индикатор «+t» режима нагрева, синий индикатор «-t» режима охлаждения, жёлтый индикатор включения исполнительного реле.

ВНИМАНИЕ: Запрещается производить какие-либо работы с реле, находящимся под напряжением.

РАБОТА РЕЛЕ

Реле может работать в двух режимах: «нагрев» или «охлаждение».
«Нагрев» — режим, при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель).
«Охлаждение» — режим, при котором исполнительное реле включено, если контролируемая температура выше установленной (холодильник).

Режим работы выбирается с помощью переключателя «+t/∆» первые пять положений переключателя соответствует режиму охлаждение «Охл», следующие пять положений переключателя режиму нагрев «Нагр». Включение исполнительного реле контролируется жёлтым индикатором. Когда реле включено, горит жёлтый индикатор и контакты замкнуты. В режиме «нагрев» при включении питания, если температура в контролируемой точке будет ниже установленной, реле включится. По достижении установленной температуры (t⁰Суст) — реле выключится. При остывании, повторное включение реле произойдёт при температуре t⁰Суст-∆ (с учётом гистерезиса). В режиме «охлаждение» при включении питания, если температура в контролируемой точке будет выше установленной, реле включится. По достижении установленной температуры реле выключится. При последующем повышении температуры, реле включится при температуре t⁰Суст+∆ (с учётом гистерезиса).
Установка диапазона температур и гистерезиса переключателем «+t/∆»:

«100+t/2» — диапазон от +125⁰С до +100⁰С гистерезис 2⁰С
«+t/2» — диапазон от +99⁰С до +0⁰С гистерезис 2⁰С
«+t/0.5» — диапазон от +99⁰С до +0⁰С гистерезис 0,5⁰С
«-t/2» — диапазон от –55⁰С до -0⁰С гистерезис 2⁰С
«-t/0.5» — диапазон от –55⁰С до — 0⁰С гистерезис 0,5⁰С

Контроль рабочих режимов осуществляется по индикаторам.

ВНИМАНИЕ: При использовании устройств мощностью более 7500Вт рекомендуется применять промежуточные реле или контакторы, рассчитанные на соответствующую нагрузку.

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ

Индикация режимов работы
Состояние индикаторов	Функциональное назначение
Синий включён	t⁰C уст в диапазоне -55…0⁰C
Красный включён	t⁰C уст в диапазоне 0…+99⁰C
Красный включён и вспыхивает	t⁰C уст в диапазоне +100…+125⁰C
Поочерёдное включение синего и красного	Неправильно задание температуры t⁰C уст (выше +125⁰C или ниже -55⁰C)
Одновременное мигание синего и красного	Обрыв датчика, его неисправность или неправильное подключение
Жёлтый включён	Исполнительное реле включено

**ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ТР-30**
Параметр	Ед.изм.	ТР-30 AC230В
Номинальное напряжение питания	В	АС230 ± 10%
Потребляемая мощность, не более	ВА	2
Диапазон измеряемых температур	°С	-55…+125
Погрешность измерения температуры в диапазоне – 10…+85⁰С — в остальном рабочем диапазоне	⁰С	±0,5 ±2
Температурный гистерезис	⁰С	0,5 или 2
Время готовности, не более	с	2,5
Максимальное коммутируемое напряжение	В	400
Максимальный коммутируемый ток при активной нагрузке: АС250В, 50Гц (АС1)/DC30В (DC1)	А	30
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	7500/900
Максимальное напряжение между цепями питания и контактами реле	В	АС2000 (50Гц — 1мин)
Механическая износостойкость, не менее	циклов	10х10⁶
Электрическая износостойкость, не менее	циклов	100000
Количество и тип контактов		1 нормально открытый контакт
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96		IP54
Диапазон рабочих температур	⁰С	-25…+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения	⁰С	-40…+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 или уХЛ2
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25⁰С)
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	82х80х56
Масса	кг	0,215
