Термореле ТР-М02 с СД дисплеем и индикацией температуры

Отображение текущей температуры на индикаторе
Широкий диапазон контролируемых температур –55 …+125⁰С
Работа в режиме «нагрев» или «охлаждение»
Выходной контакт — 1 переключающая группа 16А/250В
Контроль исправности датчика
Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)

НАЗНАЧЕНИЕ РЕЛЕ

Температурное реле ТР-М02 предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т.п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиками ТД-2 (указать при заказе).

КОНСТРУКЦИЯ РЕЛЕ

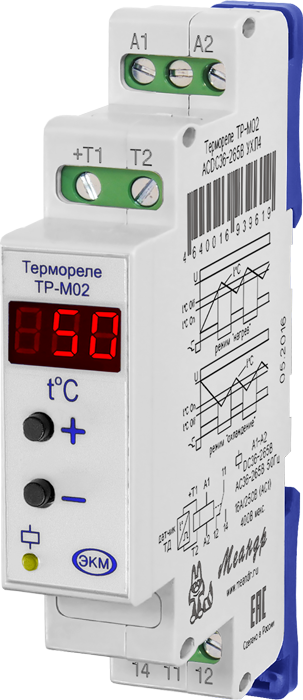

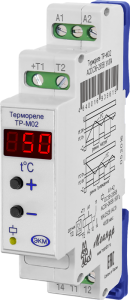

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели расположены: трёхразрядный индикатор, кнопки «+» и «-» для установки параметров работы, желтый индикатор «

» срабатывания встроенного исполнительного реле.

РАБОТА ТЕРМОРЕЛЕ

Реле может работать в двух режимах: «нагрев» или «охлаждение» и имеет две диаграммы работы.

«Нагрев» — режим при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель).

«Охлаждение» — режим при котором встроенное реле включено, если контролируемая температура выше установленной (холодильник).

На индикаторе постоянно отображается значение текущей измеряемой температуры. Если нарушена полярность подключенного датчика или датчик не исправен, на индикаторе отображается ошибка «Err».

При нажатии кнопки «+» на индикаторе отображается значение температуры порога ON. При нажатии кнопки «-» на индикаторе отображается значение установленного порога OFF. Срабатывание встроенного реле индицируется желтым индикатором«

». Если реле сработало, горит желтый индикатор и замкнуты контакты 11-14.

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ

ГАБАРИТНЫЕ РАЗМЕРЫ ДАТЧИКА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ТР-М02

Параметр	Ед.изм.	ТР-М02 ACDC36-265В	ТР-М02 АСDC10-30В
Номинальное напряжение питания	В	ACDC36-265	АСDC10-30±10%
Потребляемая мощность, не более	ВА	2
Диапазон контролируемых температур	⁰С	-55…+125
Погрешность измерения температуры: от –10 до 85⁰С в остальном рабочем диапазоне	⁰С	±0,5 ±2
Время готовности, не более	с	2,5
Максимальное коммутируемое напряжение	В	400 (AC1/5A)
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)	А	16
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	4000/480
Максимальное напряжение между цепями питания и контактами реле	В	АС2000 (50Гц — 1мин)
Механическая износостойкость, не менее	циклов	10х10⁶
Электрическая износостойкость, не менее	циклов	100000
Количество и тип контактов		1 переключающая группа
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96		IP40/IP20
Диапазон рабочих температур (по исполнениям)	⁰С	-25…+55 (УХЛ4) -40…+55 (УХЛ2)
Температура хранения	⁰С	-40….+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69		УХЛ4 или УХЛ2
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	до 80 (при 25⁰С)
Высота над уровнем моря	м	до 2000
Рабочее положение в пространстве		произвольное
Режим работы		непрерывный
Габаритные размеры	мм	18х93х62
Масса	кг	0,08

* В стандартный комплект поставки входит датчик ТД-2. Стандартная длина провода температурного датчика ТД-2 (-55…+125⁰С) 2 метра.
