Реле контроля кратковременных провалов напряжения РКН-1-3-15

 Реле контроля напряжения РКН-1-3-15 предназначено для обнаружения кратковременных пропаданий напряжения в однофазной сети для обеспечения нормального перезапуска системы (например, при срабатывании автоматического включения резерва АВР). Длительность обнаруживаемых провалов — 5мс и более. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.

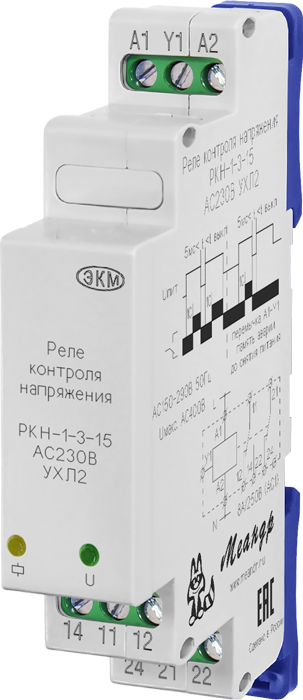

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715 — 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм². На лицевой панели расположены: зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «».

 Реле может работать в двух режимах: «работа без памяти» и «работа с памятью».
В режиме «работа без памяти» при подаче напряжения питания реле включается через время включения t_вкл (контакты 11-14, 21-24 замыкаются). При обнаружении провала напряжения длительностью от 5мс и более реле выключается на время аварии и после её устранения вновь включается через время задержки на включение t_вкл.
В режиме «работа с памятью» должна быть установлена перемычка между клеммами «Y1» и «А1». При обнаружении кратковременных провалов напряжения реле выключается (контакты 11-12,  21-22 замыкаются). Для дальнейшей работы необходимо снять и вновь подать питание на реле. Если длительность провала напряжения превышает время выключения реле t_выкл. — эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время t_вкл.
