Реле контроля трёхфазного линейного напряжения ЕЛ-12У в корпусе 13мм, для электродвигателей (реле контроля фаз ЕЛ)
-
Контроль линейных напряжений в трёхпроводных сетях (без нейтрали)
-
Отключение при асимметрии фаз ˃25%
-
Отключение при превышении напряжения 1,3Uном
-
Контроль порядка чередования фаз
-
Отключение при обрыве фаз
-
Отключение при «слипании» фаз
-
Задержка срабатывания от 0,1 до 10с
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля фаз ЕЛ-12У предназначено для использования в схемах автоматического управления для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, асимметрию фаз. Реле применяется для защиты трёхфазных асинхронных электродвигателей общепромышленных серий до 100 кВт.
ВНИМАНИЕ: Категорически запрещается применять в схемах АВР с нейтралью!!! (т.к. при обрыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)
КОНСТРУКЦИЯ РЕЛЕ

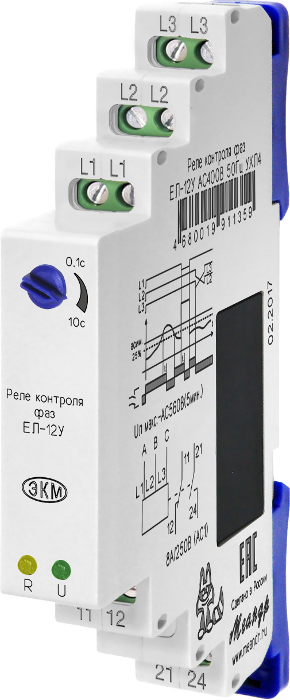

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку — DIN шириной 35мм (ГОСТ Р МЭК 60715 — 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположен поворотный переключатель времени срабатывания, зелёный индикатор наличия напряжения в сети «U», жёлтый индикатор встроенного исполнительного реле «R».
РАБОТА РЕЛЕ
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле 11-12, 21-24 подключаются к схеме управления. Когда реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор следует проверить наличие напряжения на клеммах реле и правильность порядка чередования подключённых фаз.
При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме реле включается (контакты 11-12 размыкаются, контакты 21-24 — замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, реле выключается. При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. При возвращении параметров в норму встроенное реле включается сразу без учёта этой задержки.
При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров, если они в норме реле включается (контакты 11-12 размыкаются, контакты 21-24 — замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, реле выключается. При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения или при обрыве одной фазы, встроенное реле выключается через время t, заданное пользователем. При возвращении параметров в норму встроенное реле включается сразу без учёта этой задержки.
ВНИМАНИЕ: При обрыве фазы L2 или L3 между сетью и реле, или при отсутствии потребителей в сети, отключение происходит без отсчёта установленной задержки времени срабатывания.
ВНИМАНИЕ: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5мм.
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
|
Параметр
|
Ед.изм.
|
AC400В
|
|
Номинальное напряжение Uном 50Гц
|
В
|
400
|
|
Минимальное допустимое линейное напряжение
|
В
|
210
|
|
Максимальное допустимое линейное напряжение
|
В
|
560
|
|
Потребляемая мощность, не более
|
ВА
|
2
|
|
Время выключения встроенного реле при:
|
||
|
Обрыве одной фазы
|
с
|
0,1-10
|
|
Обрыве двух или трёх фаз
|
с
|
0,1
|
|
Асимметрии линейных напряжений >25± 2%
|
с
|
0,1-10
|
|
Обратном порядке чередования фаз
|
с
|
0,1
|
|
«слипании» фаз
|
с
|
0,1-10
|
|
Превышении напряжения выше 1.3 Uном ± 5%
|
с
|
0,1
|
|
Минимальное синфазное напряжение включения
|
В
|
0,85 Uном
|
|
Гистерезис напряжения порога срабатывания
|
В
|
0,05 Uном
|
|
Погрешность времени срабатывания, не более
|
%
|
± 10
|
|
Максимальный коммутируемый ток активная нагрузка:
АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
8
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
2000/240
|
|
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/2A)
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц — 1 мин)
|
|
Механическая износостойкость, не менее
|
циклов
|
10×106
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
| Количество и тип контактов | 2 переключающие группы | |
|
Диапазон рабочих температур (по исполнениям)
|
0C
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|
Температура хранения
|
0C
|
-40…+70
|
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
уровень 3 (2кВ/5кГц)
|
|
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ L1-L2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
|
Относительная влажность воздуха
|
%
|
до 80 (при 25 0C)
|
|
Высота над уровнем моря
|
м
|
2000
|
|
Рабочее положение в пространстве
|
произвольное
|
|
|
Режим работы
|
круглосуточный
|
|
| Габаритные размеры | мм | 13х93х62 |
|
Масса
|
кг
|
0,065
|
