Контроль высоковольтных сетей (в корпусе 22мм)
НАЗНАЧЕНИЕ РЕЛЕ
Реле контроля фаз предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв фаз, «слипание» фаз, превышение (снижение) напряжения выше (ниже) фиксированного значения.
ВНИМАНИЕ: Не рекомендуется применять в схемах с АВР с нейтралью!!! (т.к. при обыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

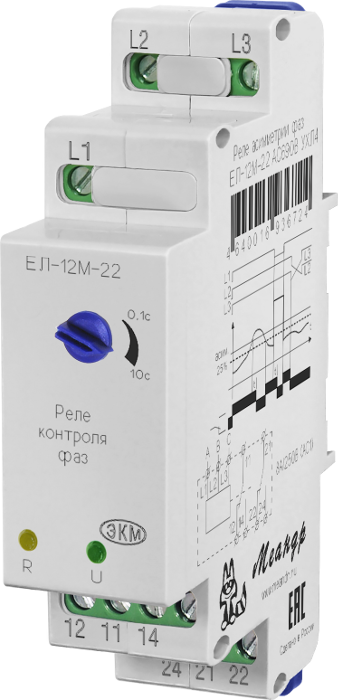

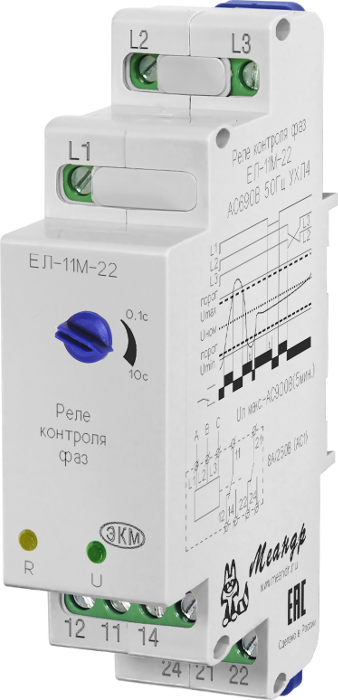

На лицевой панели реле ЕЛ-11М-22, ЕЛ-12М-22 расположены: поворотный переключатель времени срабатывания, зелёный индикатор «U» наличия напряжения в сети, жёлтый индикатор «R» включения встроенного реле.
На лицевой панели ЕЛ-13М-22 расположены: зелёный индикатор «U» показывающий наличие напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле.
На лицевой панели РКФ-М06-11-22 расположены: поворотный переключатель времени срабатывания, поворотный переключатель порога срабатывания «Uф%», зелёный индикатор «U» наличия напряжения питания, жёлтый индикатор «R включения встроенного реле.

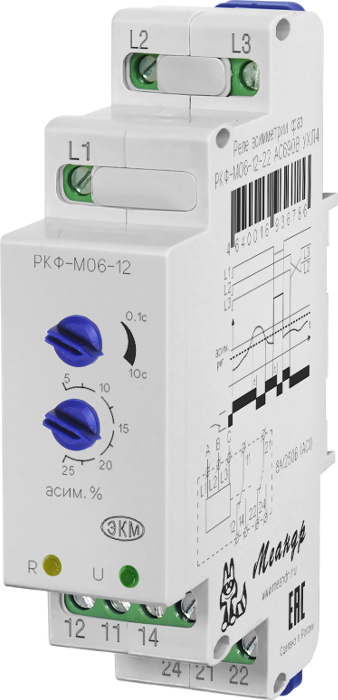

На лицевой панели РКФ-М06-12-22, РКФ-М06-13-22, РКФ-М07-1-22 расположены поворотный переключатель асимметрии (разбаланса) фаз, поворотный переключатель времени срабатывания, зелёный индикаторы «U» наличия напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного реле.
Обнаружение кратковременных пропаданий напряжения по одной, двум или трём фазам
На лицевой панели РКФ-М04-1-22 расположены регулятор значения времени возврата реле (время включения реле после устранения всех контролируемых неисправностей сети). зелёный индикатор включения напряжения питания «U», жёлтый индикатор включения встроенного реле «R».
На лицевой панели РКФ-М04-1-22 расположены регулятор значения времени возврата реле (время включения реле после устранения всех контролируемых неисправностей сети). зелёный индикатор включения напряжения питания «U», жёлтый индикатор включения встроенного реле «R».
РАБОТА РЕЛЕ
ЕЛ-11М-22, ЕЛ-12М-22, РКФ-М06-11-22, РКФ-М06-12-22, РКФ-М06-13-22, РКФ-М07-1-22, ЕЛ-13М-22
ЕЛ-11М-22, ЕЛ-12М-22, РКФ-М06-11-22, РКФ-М06-12-22, РКФ-М06-13-22, РКФ-М07-1-22, ЕЛ-13М-22
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления. Когда реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор следует проверить наличие напряжения на клеммах реле и правильность порядка чередования подключённых фаз.
При подаче на реле трёхфазного напряжения включается индикатор сеть «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное реле (контакты 11-12 и 21-22 размыкаются, контакты 11-14 и 21-24 замыкаются), включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, при снижении напряжения ниже фиксированного порога или при обрыве одной фазы, встроенное реле выключается через время t, установленное регулятором времени срабатывания на лицевой панели. При возвращении параметров в норму встроенное реле включается без задержки, установленной пользователем.
При подаче на реле трёхфазного напряжения включается индикатор сеть «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное реле (контакты 11-12 и 21-22 размыкаются, контакты 11-14 и 21-24 замыкаются), включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения — реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, при снижении напряжения ниже фиксированного порога или при обрыве одной фазы, встроенное реле выключается через время t, установленное регулятором времени срабатывания на лицевой панели. При возвращении параметров в норму встроенное реле включается без задержки, установленной пользователем.
ВНИМАНИЕ: При обрыве фазы L2 или L3 между сетью и реле, или при отсутствии потребителей в сети, отключение происходит без отсчёта установленной задержки времени срабатывания.
РАБОТА РЕЛЕ РКФ-М04-1-22
Реле может работать в двух режимах: «работа без памяти» и «работа с памятью» (диаграммы представлены ниже), где tпров — длительность провалов напряжения по любой из фаз, tвкл — время включения реле после подачи питания на реле, tвыкл — время выключения реле, в течение которого в памяти контроллера сохраняется значение предварительно установленного времени возврата tвозвр. Время возврата определяет задержку на включение исполнительного реле после устранения аварии сети. Значения tвкл , tвыкл, tвозвр и tпров представлены в таблице выше. Контроль чередования фаз осуществляется только при подаче питания на реле и при устранении аварии сети.
В режиме «работа без памяти» при подаче на реле трёхфазного напряжения, если все контролируемые параметры находятся в норме, реле включается через время включения tвкл. При обнаружении провала напряжения длительностью tвыкл< tпров< 10мс по одной, двум или трём фазам, реле выключается на время аварии и после её устранения вновь включается через время tвозвр, установленное регулятором времени возврата. Если длительность провала напряжения по двум или по трём фазам одновременно tпров> tвыкл, эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл. Если провал напряжения длительностью tпров > tвыкл произошёл только по одной фазе, то после устранения неисправности реле включиться через время tвозвр. Аналогичным образом реле работает при обрыве и «слипании» фаз.
В режиме «работа с памятью» регулятор времени возврата должен быть установлен в положение «∞». При обнаружении кратковременного пропадания напряжения в сети, обрыва или «слипания» фаз исполнительное реле выключится и будет оставаться в выключенном состоянии до снятия питания. Если в этом режиме работы длительность провала напряжения одновременно по двум или трём фазам превышает время выключения реле tвыкл , то эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл. Для установки значения времени возврата реле tвозвр (1с, 10с, 10м), стрелка на ручке потенциометра должна быть установлена в середине дуги между рисками на шкале. Когда встроенное реле и жёлтый индикатор включены, замкнуты контакты реле 11-14 и 21-24, когда выключены — замкнуты контакты 11-12 и 21-22.
В режиме «работа без памяти» при подаче на реле трёхфазного напряжения, если все контролируемые параметры находятся в норме, реле включается через время включения tвкл. При обнаружении провала напряжения длительностью tвыкл< tпров< 10мс по одной, двум или трём фазам, реле выключается на время аварии и после её устранения вновь включается через время tвозвр, установленное регулятором времени возврата. Если длительность провала напряжения по двум или по трём фазам одновременно tпров> tвыкл, эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл. Если провал напряжения длительностью tпров > tвыкл произошёл только по одной фазе, то после устранения неисправности реле включиться через время tвозвр. Аналогичным образом реле работает при обрыве и «слипании» фаз.
В режиме «работа с памятью» регулятор времени возврата должен быть установлен в положение «∞». При обнаружении кратковременного пропадания напряжения в сети, обрыва или «слипания» фаз исполнительное реле выключится и будет оставаться в выключенном состоянии до снятия питания. Если в этом режиме работы длительность провала напряжения одновременно по двум или трём фазам превышает время выключения реле tвыкл , то эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл. Для установки значения времени возврата реле tвозвр (1с, 10с, 10м), стрелка на ручке потенциометра должна быть установлена в середине дуги между рисками на шкале. Когда встроенное реле и жёлтый индикатор включены, замкнуты контакты реле 11-14 и 21-24, когда выключены — замкнуты контакты 11-12 и 21-22.
Параметр
|
Ед.изм.
|
ЕЛ-11М-22, ЕЛ-12М-22, РКФ-М06-11-22, РКФ-М06-12-22, РКФ-М06-13-22, РКФ-М07-1-22
|
ЕЛ-13М-22
|
РКФ-М04-1-22 | |
Номинальное напряжение Uном 50Гц, по исполнениям | В | 500, 690, 715 | 715 | ||
Минимальное допустимое линейное напряжение, по исполнениям | В | 250, 350, 360 | 400 | ||
Максимальное допустимое линейное напряжение, по исполнениям | В | 700, 950, 980 | 800 | ||
Потребляемая мощность, не более | ВА | 2 | 3 | ||
Время выключения встроенного реле при:
|
|||||
Обрыве одной фазы
|
с
|
0,1-10
|
0,15
|
— | |
Обрыве двух или трёх фаз
|
с
|
0,1
|
0,15
|
— | |
Асимметрии линейных напряжений | с | 0,1-10 | 0,15 | — | |
Обратном порядке чередования фаз
|
с
|
0,1
|
0,15
|
— | |
«Слипании» фаз
|
с
|
0,1-10
|
0,15
|
— | |
Превышении напряжения выше 1,3Uном ± 5%Uном
|
с
|
0,1
|
0,15
|
— | |
Порог срабатывания на превышение напряжения | В | 1,3Uном | — | ||
Минимальное синфазное напряжение включения
|
В
|
0,85Uном
|
— | ||
Погрешность времени срабатывания, не более
|
%
|
± 10
|
— | ||
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 | |||
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 | |||
Количество и тип контактов
|
2 переключающие группы
|
||||
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/2A)
|
|||
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц — 1мин)
|
|||
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|||
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|||
Диапазон рабочих температур (по исполнениям)
|
0C
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
-40…+55 (УХЛ2)
|
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|
Температура хранения
|
0C
|
-40…+70
|
|||
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4, УХЛ2 | ||||
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||||
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||||
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||||
Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||||
Относительная влажность воздуха
|
%
|
до 80 (при 250C)
|
|||
Высота над уровнем моря
|
м
|
2000
|
|||
Рабочее положение в пространстве
|
произвольное
|
||||
Режим работы
|
круглосуточный
|
||||
Габаритные размеры | мм | 22х93х62 | |||
Масса | кг | 0,095 |
