Вольтметр на DIN рейку ВР-М02, АС20-450В
-
Питание от контролируемого напряжения
-
Широкий диапазон измерения напряжения — АС20 — 450В
-
Диапазон частот — от 40 до 70Гц
-
Класс точности 1,0
-
Яркая подсветка индикатора
-
Корпус шириной 18мм
НАЗНАЧЕНИЕ ВОЛЬТМЕТРА
Цифровой промышленный вольтметр ВР-М02 предназначен для технологического контроля величины напряжения в силовых электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах.
Является средством контроля. Периодической поверке не подлежит.
КОНСТРУКЦИЯ ВОЛЬТМЕТРА

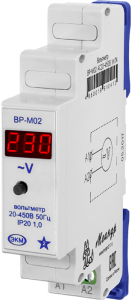

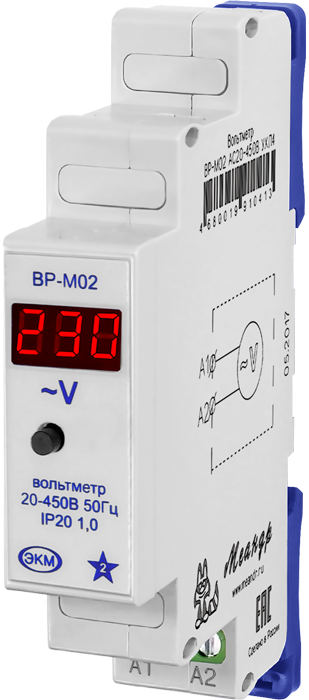

Вольтметр выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 — 2003) или на ровную поверхность. Для установки вольтметра на ровную поверхность пружины замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели приборов расположен цифровой индикатор отображающий величину напряжения питания и кнопка считывания информации и сброса показаний. Индикатор имеет ярко-красную светодиодную подсветку, обеспечивающую считывание информации при любой освещённости.
РАБОТА ВОЛЬТМЕТРА
Вольтметр не требует оперативного питания и подключается непосредственно в измеряемую цепь.
Для исключения считывания ложных показаний:
Для исключения считывания ложных показаний:
-
при напряжении менее 20В на индикаторе появляется сообщение —
. -
при напряжении более 440В —
Вызов дополнительной информации по нажатию кнопки.
1-е нажатие — Uмакс с момента последнего сброса
2-е нажатие — Uмин с момента последнего сброса
3-е нажатие — дельта U с момента последнего сброса
4-е нажатие — количество отключений сетевого напряжения с момента последнего сброса
Нажатие кнопки 5 секунд — сброс.
1-е нажатие — Uмакс с момента последнего сброса
2-е нажатие — Uмин с момента последнего сброса
3-е нажатие — дельта U с момента последнего сброса
4-е нажатие — количество отключений сетевого напряжения с момента последнего сброса
Нажатие кнопки 5 секунд — сброс.
ВНИМАНИЕ: Сохранения параметров не происходит при просмотре событий.
ГАБАРИТНЫЕ РАЗМЕРЫ ВОЛЬТМЕТРА
| Питание | От измеряемого напряжения | |
| Частота измеряемого напряжения | Гц | 45…65, 400* |
| Диапазон измеряемого напряжения | В | AC20-450 |
| Измерительная цепь, она же питание | A1-A2 | |
| Основная погрешность измерений, ед. младшего разряда | % |
1±1 единица младшего разряда |
| Потребляемая мощность, не более | ВА | 1,5 |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Диапазон рабочих температур | 0C |
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
|
| Температура хранения | 0C | -40…+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха | % | до 80 при 250C |
| Рабочее положение в пространстве | произвольное | |
|
Режим работы
|
непрерывный
|
|
|
Габаритные размеры
|
мм
|
18x93x62
|
|
Масса
|
кг
|
0,05
|
|
Средний срок службы, не менее
|
лет
|
8
|
|
Средняя наработка на отказ, не менее
|
ч
|
10000
|
|
* — Спец.исполнение
|
||
