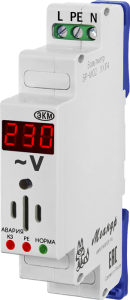

Измеритель тока короткого замыкания и сопротивления цепи фаза-ноль сети ВРТ-М02 с функцией вольтметра
- Измерение и индикация тока короткого замыкания в цепи фаза-ноль сети
- Постоянное измерение и индикация напряжение сети
- Сравнение тока КЗ с током срабатывания вводного автомата.
- Контроль проводника РЕ
- Звуковая и световая индикация обрыва нуля, несоответствия вводного автомата току КЗ и аварии РЕ
- Память скачков, провалов и количества пропаданий напряжения (как у ВР-М02)
- Корпус шириной 18мм
НАЗНАЧЕНИЕ
Цифровой одномодульный вольтметр прямого включения ВРТ-М02, совмещѐнный с измерителем тока короткого замыкания и сопротивления цепи фаза-ноль и контролем состояния защитного провода РЕ, предназначен для постоянного мониторинга напряжения сети. Кроме постоянного мониторинга напряжения сети, прибор позволяет оценить способность срабатывания установленных автоматических выключателей (правильность выбора их номинала) на вводе в дом или квартиру при коротком замыкании, т.е. хватит ему тока КЗ для мгновенного срабатывания или нет.
Все имеющиеся сегодня приборы защиты от обрыва нуля реагируют только на перекос фазных напряжений, возникающий при не симметричных нагрузках на фазы при обрыве нуля. При обрыве нуля и при симметричных нагрузках на фазы (электродвигатели и пр.) они не срабатывают. Основная задача данного прибора — постоянная проверка соответствия состояния электрической сети и сравнение с установленным автоматом защиты, это гарантирует мгновенное срабатывание установленного автомата при коротком замыкании. Является средством контроля. Периодической поверке не подлежит.
КОНСТРУКЦИЯ
Измерители выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки Измерителя на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели приборов расположен цифровой индикатор отображающий величину напряжения питания и кнопка считывания информации и сброса показаний.
РАБОТА
При подаче напряжения индикатор показывает текущее напряжение сети. Через 1 минуту после включения, автоматически производится первое измерение. Измеренное значение тока КЗ сравнивается с запрограммированным значением тока срабатывания автоматического выключателя (АВ). Если измеренное значение тока меньше допустимого тока срабатывания АВ — включается звуковой сигнал и загорается светодиод «АВАРИЯ КЗ». Отключение звукового сигнала производится однократным кратковременным нажатием кнопки, при этом светодиод «АВАРИЯ КЗ» будет гореть до устранения неисправности. Измерение тока КЗ в ручном режиме производится двойным нажатием кнопки. Автоматическое измерение тока КЗ производится каждые 24 часа. Запуск измерения тока КЗ вручную возможен не ранее 30 секунд после предыдущего измерения, для исключения перегрева прибора.
Просмотр параметров:
1-е нажатие — индикация максимального напряжения с момента последнего сброса.
2-е нажатие — индикация минимального напряжения с момента последнего сброса.
3-е нажатие — индикация количества включений (пропаданий сетевого напряжения) с момента последнего сброса.
4-е нажатие — индикация усреднённого тока КЗ с момента последнего сброса (сопровождается миганием светодиода «КЗ»).
5-е нажатие — индикация запрограммированного значения тока и характеристики автомата защиты.
6-е нажатие — напряжение PE (сопровождается миганием светодиода «РЕ»). При напряжении PE более 100В — индикация Err. Если при работе выбран режим PE0, то будут прочерки.
7-е нажатие — возврат в начало (режим индикации напряжения)
Без нажатия кнопки через 10с выход в режим индикации напряжения.
Программирование прибора:
Длительное нажатие кнопки (5 секунд) — сброс всей накопленной информации.
Задание порога срабатывания защиты осуществляется кнопкой. Удерживать кнопку 10с. На 5-й секунде произойдёт сброс накопленной информации. На 10-й — появится установленное значение автомата (по умолчанию С16).
Последующими нажатиями (см таблицу ниже), установить и двойным кликом выбрать характеристику (B, C или D), затем одинар-
ными кликами установить и двойным кликом выбрать ток автомата (через 10 секунд запоминание и выход в рабочий режим).
Следующее нажатие кнопки переключит в режим задания контроля «РЕ». РЕ0 — контроль отключён (для работы прибора в
двухпроводных сетях без провода РЕ). РЕ1 — контроль включён.
Выбранный режим работы будет сохранен в памяти микроконтроллера и вольтметр переключится в рабочий режим автоматически.
| Номинал автомата, А | Максимальный ток срабатывания электромагнитного расцепителя автомата с учётом характеристики, А | Порог срабатывания ВРТ-М02 по току КЗ, А (Iкз макс + 20%) | ||||
| B | C | D | B | C | D | |
| 10 | 50 | 100 | 200 | 60 | 120 | 240 |
| 16 | 80 | 150 | 320 | 96 | 192 | 384 |
| 25 | 125 | 250 | 500 | 150 | 300 | 600 |
| 32 | 160 | 320 | 640 | 192 | 384 | 768 |
| 40 | 200 | 400 | 800 | 240 | 480 | 960 |
| 50 | 250 | 500 | 1000 | 300 | 600 | 1200 |
| 63 | 315 | 630 | 1260 | 378 | 756 | 1512 |
| 80 | 400 | 800 | — | 480 | 960 | — |
| 100 | 500 | 1000 | — | 600 | 1200 | — |
При токе КЗ больше 999А — циклический вывод бегущей строкой.
Прибор ВРТ-М02 фиксирует в реальном времени изменение тока короткого замыкания в цепи фаза-ноль (при обрыве нуля оно резко возрастает) и в случае его повышения сигнализирует об этом.
Прибор программируется пользователем на конкретный тип автомата защиты (от 10 до 100А, характеристики B, C или D, заводская настройка — С16). Периодически проверяет ток КЗ, сравнивает с допустимым током для данного автомата, с учётом его характеристики (B, C или D), т.е. кратности тока срабатывания (примерно на 20% больше максимального тока). При недостаточности тока КЗ для мгновенного срабатывания — выдаёт звуковой и световой сигнал (мигание красного светодиода «авария КЗ») до восстановления цепи (устранения неисправности) или перепрограммирования на меньший ток автомата. По нажатию кнопки на передней панели показывает измеренный ток КЗ в сети и сопротивление цепи фаза-ноль, максимальное, минимальное зафиксированное напряжение и количество пропаданий сетевого напряжения.
Также ВРТ-М02 проверяет целостность защитного провода РЕ. При появлении на нём напряжения или его обрыве — срабатывает звуковая и световая (горит красный светодиод «авария РЕ») сигнализация.
Применение этого прибора позволит вовремя обнаружить неисправность электропроводки и, тем самым, снизит вероятность
возникновения пожара при коротком замыкании в сети, а также снизит вероятность поражения человека электрическим током при
появлении напряжения на корпусе оборудования при аварии защитного проводника РЕ.
ВНИМАНИЕ: Сохранения параметров не происходит при просмотре событий.
Самая главная задача этого прибора, это постоянная проверка соответствия состояния электрической сети и сравнение с установленным автоматом защиты. Это гарантирует мгновенное срабатывание установленного автомата при коротком замыкании.
ГАБАРИТНЫЕ РАЗМЕРЫ
| Параметр | Ед.изм. | ВРТ-М02 |
| Питание | от измеряемого напряжения | |
| Частота измеряемого напряжения | Гц |
45…65, 400*
|
| Диапазон измерения напряжения на клеммах N, L | В |
AC20…450
|
| Диапазон измерения напряжения на входе PE | В | AC0…100 |
| Напряжение включения звукового сигнала при аварии PE | В | >50 |
| Диапазон измерения тока короткого замыкания на клеммах N, L | А | 50…1500 |
| Основная погрешность измерений напряжения | % |
1%±1 ед. младшего разряда
|
| Основная погрешность измерений тока КЗ | % |
5%±1 ед. младшего разряда
|
| Потребляемая мощность, не более | ВА |
1,5
|
| Диапазон рабочих температур (по исполнениям) | 0С |
-25…+55 (УХЛ4)
-40…+55 (УХЛ2) |
| Температура хранения | 0С |
-40…+70
|
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) |
уровень 3 (2кВ/5кГц)
|
|
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2)
|
|
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата) |
УХЛ4 или УХЛ2
|
|
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-9 |
IP40/IP20
|
|
| Степень загрязнения в соответствии с ГОСТ 9920-89 |
2
|
|
| Относительная влажность воздуха | % | до 80 при 250С |
| Рабочее положение в пространстве |
произвольное
|
|
| Режим работы |
непрерывный
|
|
| Габаритные размеры | мм |
18х93х62
|
| Масса | кг |
0,05
|
| Средний срок службы, не менее | лет |
8
|
| Средняя наработка на отказ, не менее | ч |
10000
|
| * — Спец.исполнение | ||
